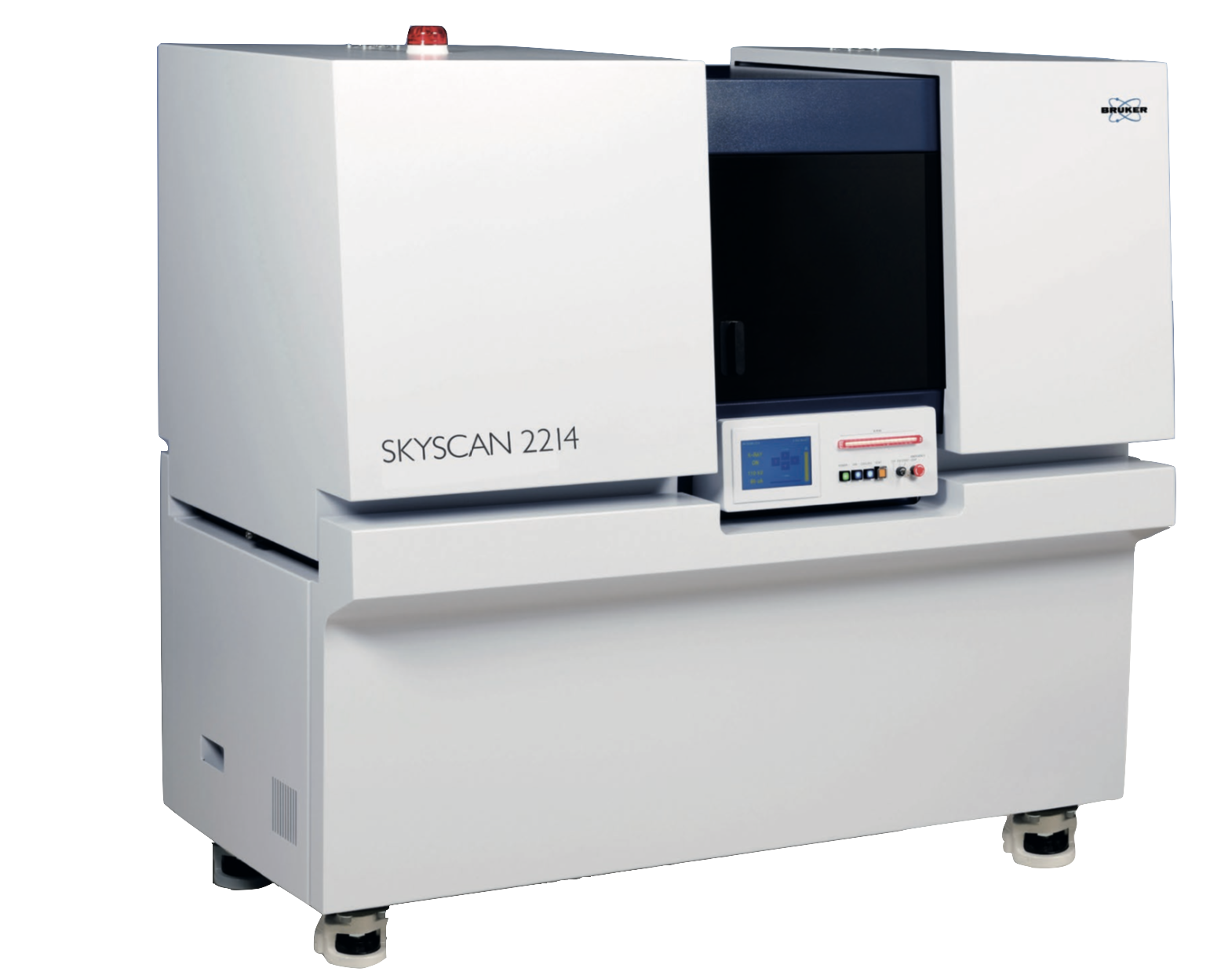

Bruker Skyscan 2214 直立型電腦斷層掃描儀

Bruker 的微型電腦斷層掃描儀,能夠為各產業提供非破壞性的3D影像解決方案,適用於製藥業、食品業、工業材料、科學研究等領域。Bruker 身為影像分析技術的領導者,實現了將醫療等級的高解析技術,搭載於微型電腦斷層掃描儀上,大幅增強了材料科學與生命科學的研究能力。
詳細介紹



Skyscan 1272 機型介紹H
Bruker 的微型電腦斷層掃描儀,能夠為各產業提供非破壞性的3D影像解決方案,適用於製藥業、食品業、工業材料、科學研究等領域。Bruker 身為影像分析技術的領導者,實現了將醫療等級的高解析技術,搭載於微型電腦斷層掃描儀上,大幅增強了材料科學與生命科學的研究能力。


原理
斷層掃描是一種基於X射線的成像技術,透過旋轉物體從不同的角度進行照射。由於不同的材料或組織對於X射線的吸收率相異,因此藉由電腦進行3D影像重建後,便能形成透視的立體影像。


特點

  • 搭載奈米等級的多規格系統,無論測量大型或小型物件,都能清晰成像
  • 獨有的免維修開放式X射線光源,能提供小於 500 nm 的超高影像解析度
  • 創新的模組化設計,最多可加裝 4 種感測器,滿足您各種不同的需求
  • 採用 InstaRecon®最快速最強大的3D影像重建技術,並支援螺旋式掃描
  • 幾乎完全免維修的機台設計,大幅減少設備的停機時間,以及整體持有成本

產品規格
X光射線源 20-160 kV, 13 W
X光射線感測器

600萬 pixels / 主動式X光平板感測器

1100萬 pixels / 大型感光耦合元件(附冷卻裝置)

1100萬 pixels / 中型感光耦合元件(附冷卻裝置)

800萬 pixels / 高分辨率感光耦合元件(附冷卻裝置)

圖像格式 單次掃描可達 8,000 x 8,000 x 2,300 pixels
空間分辨率

最小可達 60 nm / 低對比度分辨率下(10% MTF),可小於 500 nm

定位精準度

旋轉時誤差小於 50 nm / 減震花崗岩平台與氣動閥

受測物大小 直徑小於 30 cm / 高度小於 40 cm / 重量小於 25 kg
輻射安全指數 儀器表面任一處皆小於 1 μSv/h
儀器尺寸 長 180 cm / 寬 95 cm / 高 168 cm / 重量 1500 kg


應用領域

製藥業

檢測藥品表面立體結構,以及內部的成份分佈



製造業

檢測各種工業零件的立體結構,以達到精準組裝



材料科學

檢測各種複合型材料,並且進一步分析性質
